一 、 刀柄裝夾過深

如上圖箭頭所示位置，

裝夾已超過標識線K的位置

已到柄部與弧位交接位置這樣裝夾為過深。

刀具裝夾過深對刀具的使用影響。

1：刀具容易產生排屑困難

2：容易產生因排屑不出而導致刀具阻力增大及

重復摩擦加溫，造成斷刀現象。

3：容易引起刀具偏擺振動，輕則造成工件形態

尺寸變大，重則出現斷刀現象。

4：由于刀具偏擺，動平衡差，而導致工件出現

易爆邊或起線的現象。

二、裝夾過淺

如上圖，箭頭所示位置，裝夾位置距標識線

“K”太遠，更甚的個別只夾在刀柄的中間位

置或三分之一位置上，這樣裝夾為過淺。

裝夾過淺的影響：

1：過淺時刀具容易產生偏擺和抖動現象

2：對加工的工件形位尺寸偏差過大

3：由于刀具產生偏擺振動，出現偏擺脫離物

理現象，同心度偏離，這樣會造成刀具在

高速切削時，產生同心偏擺，而造成刀具

輕則崩尖，重則斷刀現象

4：由于刀具偏擺，動平衡差，而導致加工工

件出現爆邊或起線的現象。

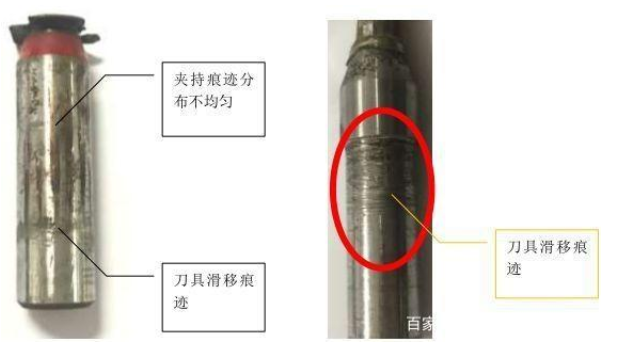

三、 柄部夾足點不均勻，夾痕嚴重，出現滑移現象

如上圖所示，均與夾頭精度有關系

刀柄整個圓周夾持位置上，

夾痕深淺不一，再有就是

夾痕比較嚴重的現象。

出現夾足點不均勻因素有：

1：夾頭精度差，有磨損不圓，內孔有錐度等現象造成

2：裝夾刀具時，夾頭夾套里面有不干凈的東西，沒有吹干凈造成的。

3：夾痕嚴重與上述的 1、2 兩點也有直接關系。

柄部夾足點不均勻?qū)Φ毒咭鸬挠绊懀?/span>

1：容易產生刀具偏擺，動平衡差

2：有這樣的現象會導致刀具柄部不能提供足夠的夾持力，而造成刀具

飛脫振動，甚至出現扭斷刀柄的現象

3：容易引起刀具在高速切削時，產生刀具偏擺振動，造成產品工件形位 尺寸變大，工件形態失真，更甚的容易出現爆邊或起線，更嚴重的出 現刃口崩角或斷刀現象

四 、夾頭 、夾套里面的

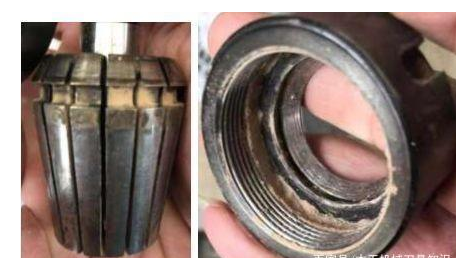

如圖所示：夾頭、夾套里面積滿粉塵影響

實例，如上圖所示：

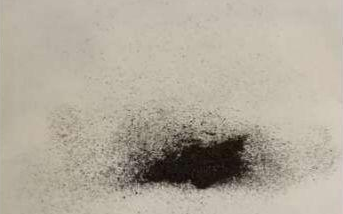

下面圖片是三刃開料刀（T007）

6×22 開一張 E0 級刨花板，在夾頭

內收集到的砂粒，可想而知我們的刀

工作時面對的惡劣情況，因此客戶在

每次加工寫成一張板后，必需清潔夾

頭，而且必須澈底。

預防及糾正措施

及時檢查夾頭夾套或及時更換夾頭。

標準 裝夾 方式：刀柄的位置在標識線“K”的位置上。
